镜头模组的制作流程

来源 : www.weifangzixuan.com   发布时间 : 2019-12-07 10:26:00

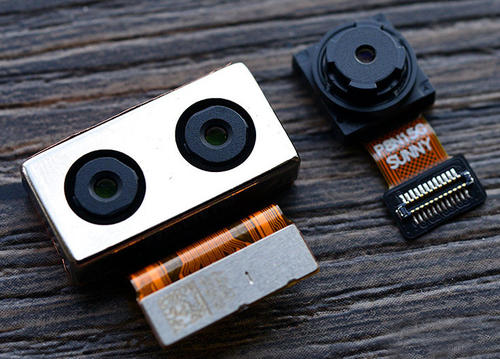

      镜头模组的制作流程,传统手机镜头的四个必要组成部分是透镜、传感器和电机(VCM)、FPC电路板。镜头是相机的灵魂,镜头在成像效果中起着非常重要的作用,利用镜头的折射原理,场景光线通过镜头在聚焦平面上形成清晰的图像,场景图像由光敏材料CMOS或CCD记录,镜头制造商主要集中在台湾。经过几个月的设计和可靠性验证,这位杰出的工程师设计了刻板印象的双镜头模块如下。这幅复杂的草图令人眼花缭乱。事实上,双摄像机背后的技术非常复杂,研发时间与单个镜头相比成倍增加。让我们来看看它是如何工作的。

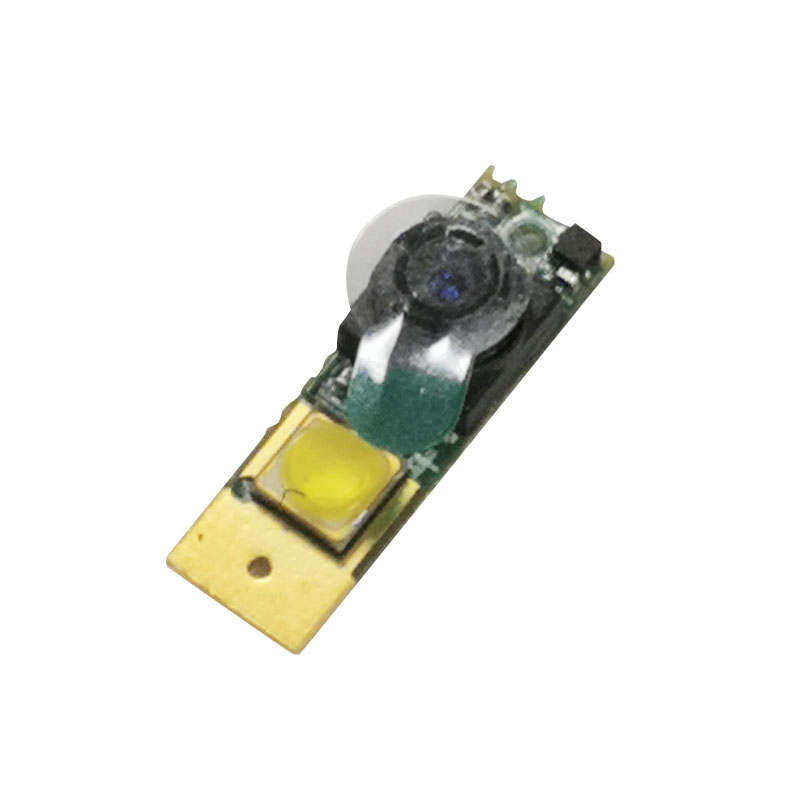

镜头模组

      1.传感器是排线摄像头的核心模块,它采集图像信号,将数字信号传送给数字图像处理器(ISP)进行图像处理。目前,主要制造商是索尼、OV、三星等。2.马达(VCM)是控制透镜运动的部件。VCM取自于VoiceCoilMotor一个英文字母的缩写,俗称语音线圈电动机或音圈电动机。由于它的原理与扬声器的原理相似,因此被称为音圈电动机。3.FPC柔性电路板:简称"软电路板",又称"柔性电路板",连接芯片和移动电话,用作电信号传输。


      然后清洗摄像头模组,清洗传感器,然后COB键合图像传感器,进行功能检测,粘贴用蓝色玻璃滤光片粘贴在陶瓷基材上的塑料基材,将VCM电机胶粘在塑料基材上,然后焊接电机销,进行功能测试,然后ACF进行热压焊接FPC、信号,并进行测试。在对参数进行调试后,将镜头安装在电机运动环上。最后一步:用胶水固定支架和模组,然后烘干胶水。在模块内的EEPROM中测试校准和燃烧工作所需的参数,测试光轴偏差和电机聚焦,以验证参数的正确性。总之,华为在新闻发布会上提到的96个过程没有涵盖,组装和调整太困难。
